處理速度的思路
必要處理速度和最大檢測次數的求法

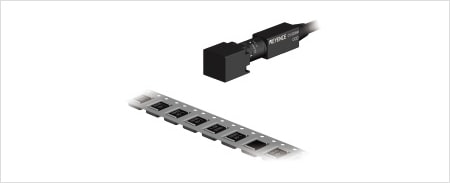

檢測對象斷斷續續地從生產線上流來,在相機前停留一定時間后,下一目標物進入檢測范圍。下面就這種情況進行說明。
例如,1分鐘內可以檢測幾個工件?該問題的結果,可以通過視覺系統的處理速度計算得出。

每分鐘的最大檢測次數=60(秒)÷視覺系統的處理時間(秒)
例)假設視覺系統的處理速度為20 ms,每分鐘可檢測的最大次數,就是60秒÷0.02秒=3000次/分鐘。(=50次/秒)
視覺系統的處理速度,依賴于視覺系統本身的能力及設定內容,可通過設定實際目標物進行確認。
對于簡單的檢測,處理時間約為20 ms到100 ms。
反之,若事先知道檢測速度的預期值,可以通過以下公式來求取。
視覺系統的目標處理速度 | (ms)=1(秒)÷預期檢測次數(次/秒) × 1000 |
---|
