何謂接近傳感器
雖然都稱為傳感器,但其種類繁多,且各有長短。本章將詳細介紹接近傳感器。
概要
接近傳感器能夠代替限位開關或微動開關等機械式開關,無需接觸即可檢測出檢測物體的接近情況。多用于檢測一種名為卡爪的夾具,而非直接檢測工件。
原理和主要類型
通用型

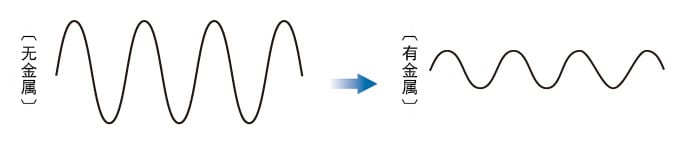

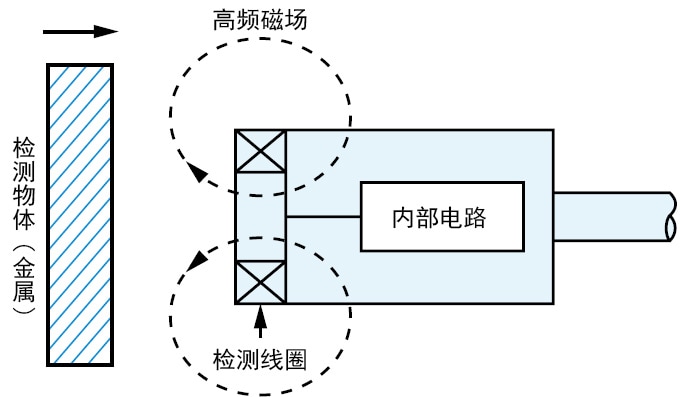

由于采用檢測線圈,因此會發生高頻磁場。根據電磁感應,如果將檢測物體(金屬)靠近該磁場,則會在檢測物體中會流動感應電流(渦電流)。在該電流中,如果檢測線圈的阻抗發生變化,則可通過停止振蕩來進行檢測。
鋁檢測型

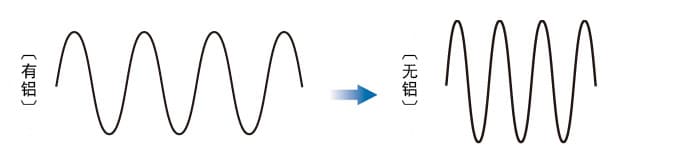

一般,高頻振蕩型接近傳感器的特性為,如果靠近非磁性金屬,則高頻振蕩的頻率也會發生變化。鋁接近傳感器采用了可檢測振蕩頻率變化的原理。
磁性體和非磁性體 請事先掌握易于吸附在磁鐵上的對象為磁性體,而不易吸附在磁鐵上的對象則為非磁性體。
磁性 | ![]() |
||
---|---|---|---|
通用型的檢測距離 | ![]() |
||
鋁檢測型的檢測距離 | ![]() |
||
代表性金屬 | 鐵/ SUS440 | SUS304 * | 鋁/ 黃銅/ 銅 |
磁性 | ![]() |
||
---|---|---|---|
通用型的檢測距離 | ![]() |
||
鋁檢測型的檢測距離 | ![]() |
||
代表性金屬 | 鐵/ SUS440 | SUS304 * | 鋁/ 黃銅/ 銅 |
* SUS304 為中間性質。
-
