接觸式位移傳感器的檢測原理大致分為以下2 種。
- ?“差動變壓器”法 ⇒ 采用線圈的方式
- ?“刻度尺”法 ⇒ 在內部采用刻度尺（尺子）的方式
而且，由基恩士開發
- ?“光柵刻度尺脈沖系統”
⇒ 通過CMOS 傳感器高速拍攝絕對值玻璃刻度尺，是創新的方式

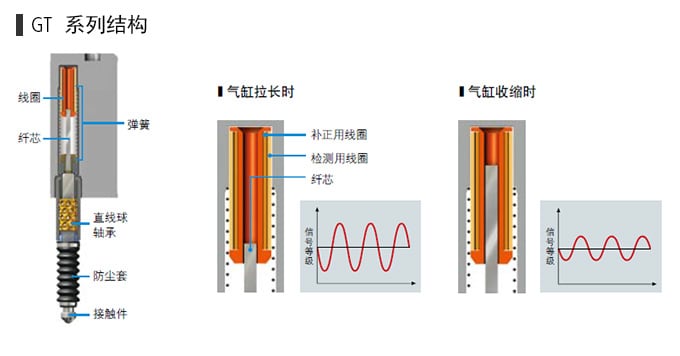

差動變壓器法
差動變壓器法的原理是電流通過內部線圈時產生磁場。
如果在其中插入纖芯，則線圈的阻抗會根據插入量而變化，而且信號等級也會發生變化。
檢測該信號等級的變化，換算為移動量。
優 點
- ?由于信號等級會根據主軸的位置發生改變，因此可掌握“絕對位置”。
（無需零點調整，不產生追蹤誤差）
缺 點
- ?精度在主軸的端附近下降。由于利用了線圈的原理，因此在中心附近磁場均勻，但存在端附近失去平衡的傾向。
- ?需要考慮直線性或溫度特性。
刻度尺法
優 點
- ?精度高。（精度基本由刻度尺的刻度精度來決定）
- ?不管是刻度尺的中心附近還是端附近，刻度尺的刻度寬度均不變，因此無需考慮直線性。
- ?即使存在溫度變化，刻度尺的刻度仍不會發生很大改變，因此溫度特性較佳。
缺 點
- ?主軸因振動等發生劇烈活動時，光電傳感器還來不及響應，就會發生追蹤誤差。

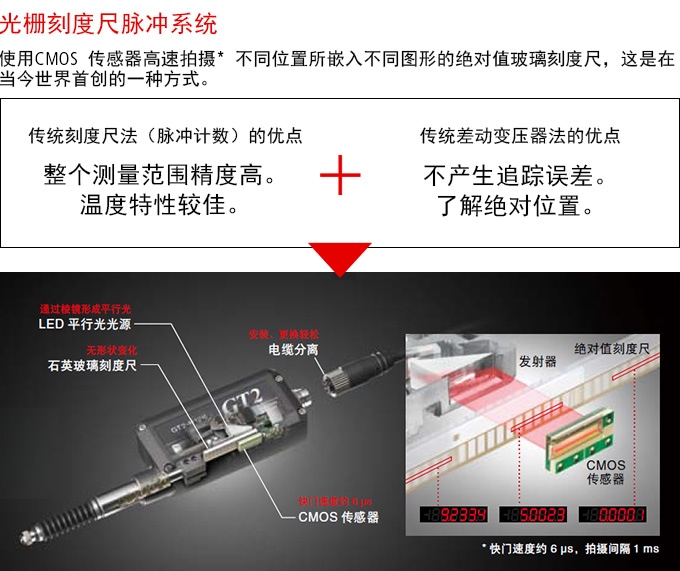

光柵刻度尺脈沖系統（創新技術）
基恩士的GT2 系列與一般的刻度尺法相同，內置了發射器、接收器和刻度尺。但如一般的刻度尺法一樣，并非是單純 的嵌入狹縫板。在GT2 系列的刻度尺中，嵌入了復雜圖案的狹縫板，可通過讀取該圖案來特定主軸的位置。
- (1) 如果主軸移動，則絕對值刻度尺也會移動。
- (2) 通過CMOS 傳感器，高速讀取嵌入在刻度尺的復雜圖案。
- (3) 將主軸的位置信息傳達到放大器上。
優 點
- ?可檢測絕對位置。
- ?檢測位置信息，因此無需零點調整，且不產生追蹤誤差。
- ?由于為刻度尺法，因此整個測量范圍均可實現高精度操作。
- ?溫度特性較佳。
缺 點
- ?無
