以“接觸”檢測的方式
接觸式位移傳感器
概要

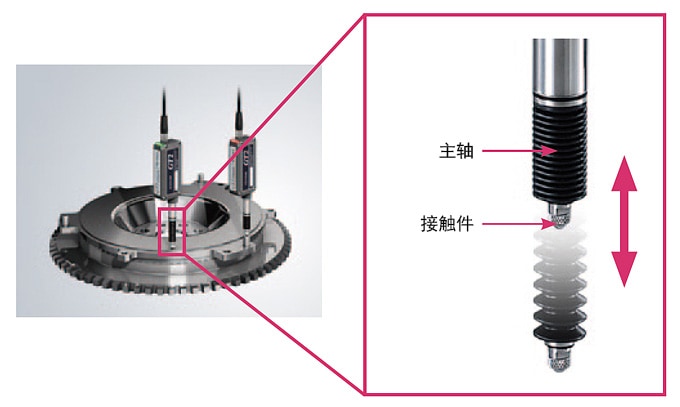

正如其名，該傳感器可通過將接觸件直接接觸到檢測物體來測量位置。如右圖所示，主軸的高度發生變化時，可在內部求出其位移量。作為主要用途，適于檢測工件的高度、厚度及翹曲等項目。

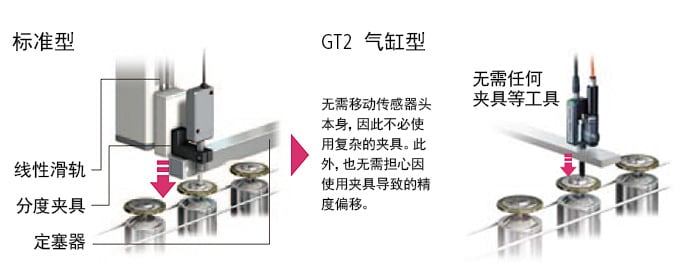

通過拉長主軸進行測量的氣缸型
可在固定傳感器頭的狀態下直接進行測量，因此無需移動傳感器頭本身的裝置?？稍诠?jié)省空間的情況下進行安裝，并能大幅削減導入時的工時。
特點
一般，因檢測方法的不同具有如下表所示的特征。
通過檢測方法進行比較
| 項目 | 渦電流式 | 光學式 | 超聲波式 | 激光對焦式 | 接觸式 |
|---|---|---|---|---|---|
| 檢測對象物體 | 金屬 | 大多數物體 | 大多數物體 | 大多數物體 | 固體 |
| 測量距離 | 短 | 一般 | 長 | 短 | 短 |
| 精度 | 高 | 高 | 低 | 高 | 高 |
| 響應速度 | 快 | 快 | 慢 | 一般 | 慢 |
| 灰塵、水、油等 | 強 | 一般 | 一般 | 一般 | 強 |
| 測量面 | 一般 | 小 | 大 | 小 | 小 |
| 項目 | 渦電流式 | 光學式 | 超聲波式 |
|---|---|---|---|
| 檢測對象物體 | 金屬 | 大多數物體 | 大多數物體 |
| 測量距離 | 短 | 一般 | 長 |
| 精度 | 高 | 高 | 低 |
| 響應速度 | 快 | 快 | 慢 |
| 灰塵、水、油等 | 強 | 一般 | 一般 |
| 測量面 | 一般 | 小 | 大 |
| 渦電流式 | 激光對焦式 | 接觸式 |
|---|---|---|
| 檢測對象物體 | 大多數物體 | 固體 |
| 測量距離 | 短 | 短 |
| 精度 | 高 | 高 |
| 響應速度 | 一般 | 慢 |
| 慢 | 一般 | 強 |
| 測量面 | 小 | 小 |
