產品應用 微型傳感頭型分光干涉式 激光位移計 SI-F 系列

SI-F 系列微型傳感頭型分光干涉式激光位移計應用

在自動化應用和傳感應用中出色的表現。

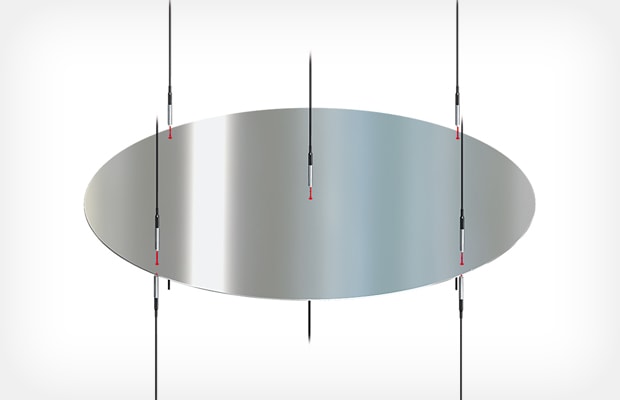

測量晶片厚度

微型傳感頭可用于測量硅晶片等精密物體的厚度和翹曲度。

  • [優點] 超高分辨率
    0.25 μm 的分辨率
  • 多功能控制器
    算術運算電路將測量數據即時轉換為厚度
  • 不發熱
    傳感頭中沒有電子部件，不會產生熱量

測量復印機中的輥的動作

微型傳感頭可用于測量復印機等精密機械中的各個部件的動作。

  • [優點] ?2 mm 微型傳感頭
    無需預留安裝位置
  • 最高可承受 85°C
    即使緊靠發熱的機身也能進行測量
  • 5 kHz 高速采樣
    即使是高速工件也可安全地測量

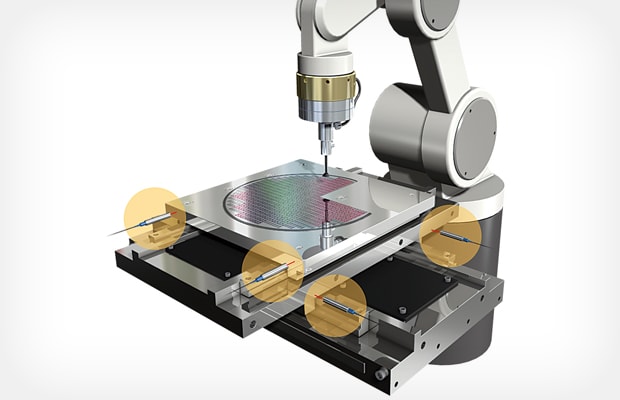

定位高精度載物臺

微型傳感頭可用于檢測載物臺停止的位置，因此可將實際值與參考值的差值反饋給相關設備。

  • [優點] 10 mm 以上的設定距離
    無碰撞危險
  • 最多 6 軸同時測量
    實現無時間誤差的多軸控制
  • ?8 mm 小型傳感頭
    無需預留安裝位置

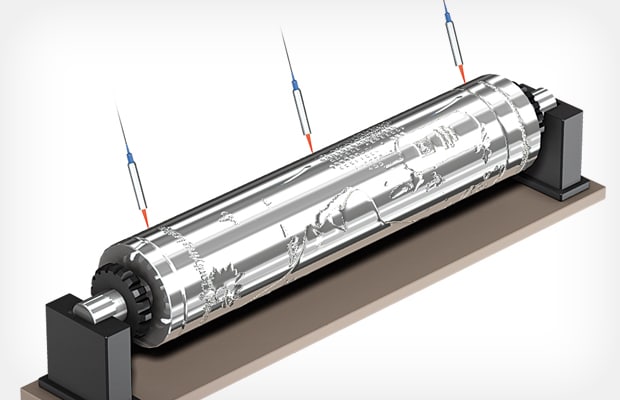

高精度測量輥的偏轉

微型傳感頭可用于測量各種要求精確測量的輥（例如膠輥）的偏轉。

  • [優點] 對工件無傷害
    非接觸測量方式避免損傷工件
  • 直接表示偏轉度
    控制器即時算出并顯示偏轉度
  • 5 kHz 高速采樣
    可緊跟高速旋轉的工件

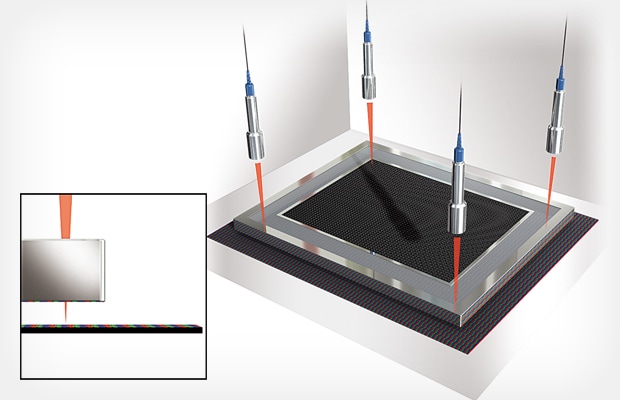

測量曝光掩模的間隙

微型傳感頭可用于測量曝光掩模和玻璃基板的間隙。

  • [優點] 80 mm 的設定距離
    即使掩模較厚亦可安裝微型傳感頭
  • ?12 mm 小型傳感頭
    無需預留安裝位置
  • 不發熱
    傳感頭中沒有電子部件，不會產生熱量

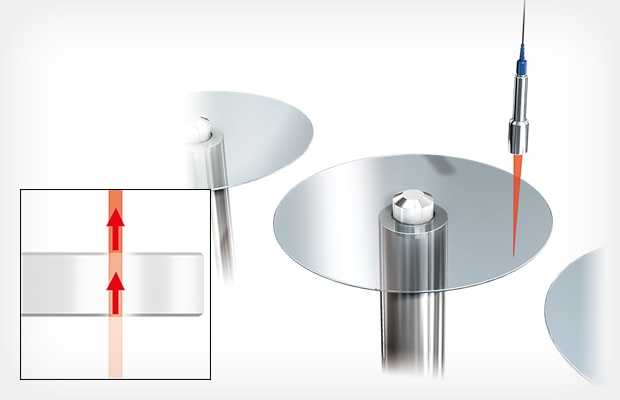

測量玻璃盤的厚度

微型傳感頭可用于測量玻璃盤等光學透明物體的厚度。

  • [優點] 超高分辨率
    0.25 μm 的分辨率
  • 5 kHz 高速采樣
    可測量高速旋轉的工件的厚度
  • 最多 6 軸同時測量
    實現無時間誤差的多軸控制
