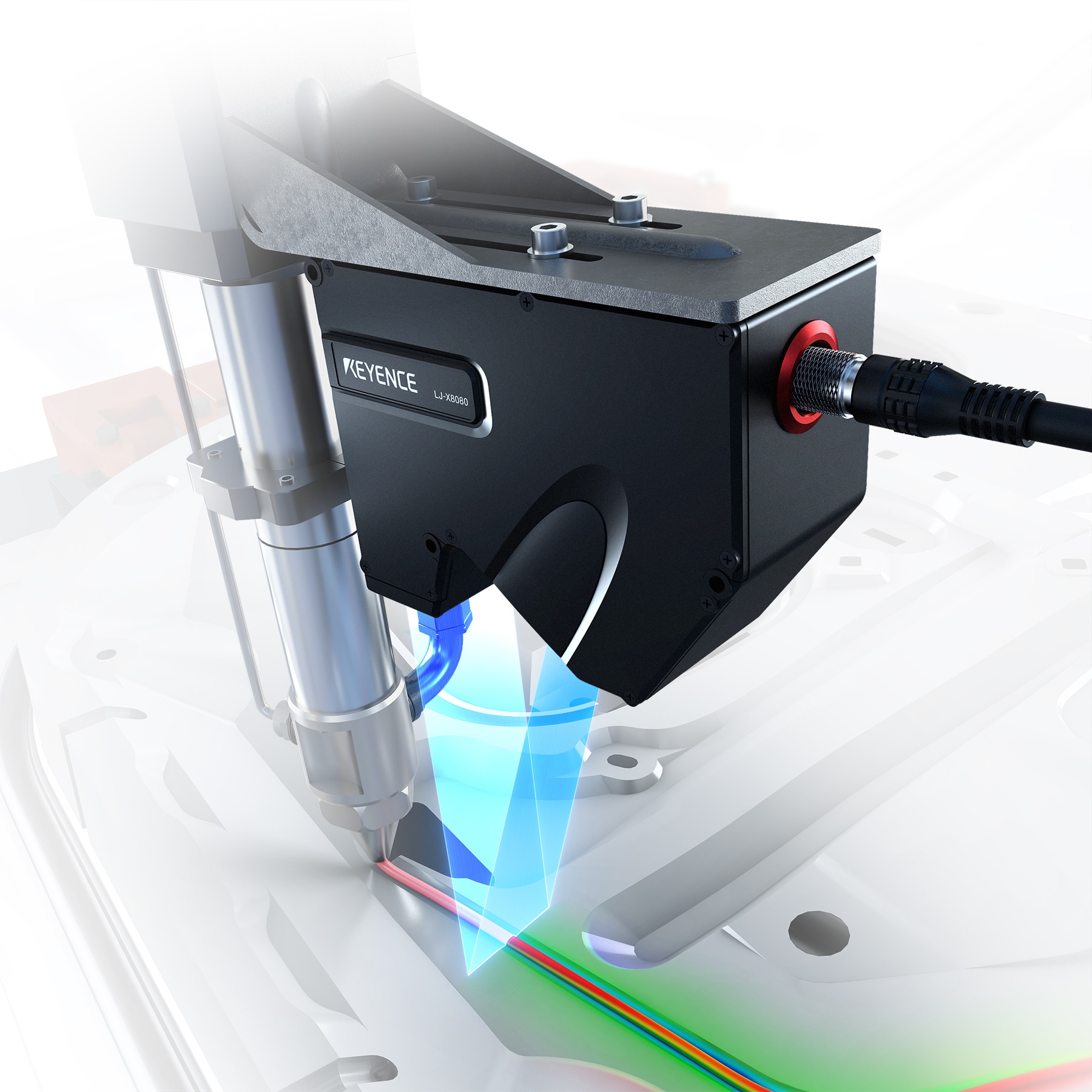

2D/3D 線激光測量儀 LJ-X8000 系列

以超高精度 測量各種工件

大視野、高精度機型上市
超高精細測量

  • 超高精度
  • 可支持各種材質
  • 設定只需 3 步

LJ-X8000 系列 - 2D/3D 線激光測量儀

3200point/profile，準確捕捉真實的形狀；16KHZ，超高速采樣；自動補正測量，不易受產品偏移影響；3個步驟輕松完成設定，兼顧高精度和易操作性。

通過低代碼開發實現超快速 3D圖像處理開發 - 源代碼自動生成 -

3D圖像處理開發支持軟件 LJ Developer可超簡單地實現3D圖像處理的二次開發業務。
只要掌握2D圖像處理的相關知識，即可輕松開發出限定的開發人員才能開發的3D圖像處理軟件。

  • 提供可連接LJ-X8000／LJ-S8000 系列獲取圖像的通訊庫、可實現包括尺寸測量、輪廓測量、外觀檢測、位置修正、干擾去除、圖像合成等功能的測量庫，以及直觀顯示3D圖像與結果的顯示庫
  • 使用專屬UI，只需通過鼠標操作即可進行直觀的測量設定
  • 使用源代碼自動生成功能，可超簡單地嵌入至用戶程序

更多內容

產品應用

  • 拼焊的形狀檢測

  • 端子的間距和高度差檢測

  • 電纜的凹凸檢測

  • 端子的高度檢測

產品應用

產品特性

超高精度測量 為以往的 4 倍*

采用 3200 points/profile 超高精度測量，可以精確地繪制出目標物的形狀。通過呈現“真實形狀”，從而實現精確的尺寸測量和外觀檢測。

* 與本公司LJ-V7000 系列產品的比較。

傳統*

  • 粗略
  • 數值跳動
  • 容易受表面狀態的影響

* 與本公司LJ-V7000 系列產品的比較。

LJ-X8000

  • 細致入微
  • 精確
  • 各種表面狀態都可穩定檢測

能夠實現超高精度的理由

如果僅單純地提升CMOS 的像素數，單個像素變小，無法得到足夠的受光量。結果會導致高度方向的精度下降、工件檢測能力的下降。LJ-X8000 系列為了解決此問題，采用了下述新技術。

柱面物鏡

采用特別設計的柱面物鏡，照射平行光。抑制目標物表面的反射光擴散。

大口徑受光鏡頭

除了特別的光學設計，還搭載以往設備3 倍* 測量面積的大口徑受光鏡頭，大幅提高受光量。

* 與本公司LJ-V7000 系列產品的比較。

高精度 CMOS 為以往的 4 倍*

搭載 3200 points/profile 的新開發高精度 CMOS。

* 與本公司LJ-V7000 系列產品的比較。

輪廓對齊功能

生成 3D 圖像時，分別用 X?Z?θ 補償 2D 輪廓的位置。消除振動、偏心、工件彎曲及起伏等影響，生成適于檢測的圖像。

無輪廓對齊

受搬運振動的影響，無法生成理想的 3D 圖像。

有輪廓對齊

通過輪廓對齊，可生成理想的 3D 圖像?？稍诰€實現打痕、缺陷等穩定檢測。

性能型號選項豐富，可應對各種應用和需求

LJ-X8000 系列可應對各種檢測需求，提供合適的選型。協助生產現場實現質量提高、人工節約、工藝創新。

陣容豐富，擁有7 款不同測量范圍的感測頭。最大測量寬度720 mm，適用于各種場合。
